UML简介
UML图有很多种，我们不用也没必要掌握所有的UML图，一般说来，只要掌握类图、用例图、时序图的使用，就能完成大部分的工作（经典的28原则，只要掌握20%的UML图，就能完成80%的工作）。类图是我们技术评审中最常见的UML图，本篇也就针对此来做些介绍。
类图有哪些
类是面向对象的概念，类图是面向对象系统建模中最常用和最重要的图，是定义其它图的基础。类图主要是用来显示系统中的类、接口以及它们之间的静态结构和关系的一种模型。类图中最基本的元素是类、接口、包。技术设计文档里面一般会把整个模块或者系统的类图画出来，只要遵循了UML的基本原则那么所有程序猿就都能看懂。
类的表示法
具体类

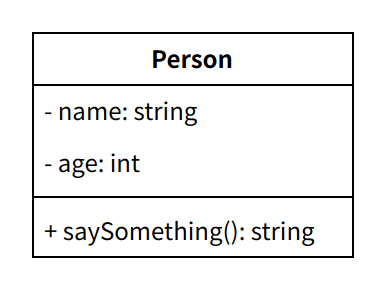

具体类在类图中用矩形框表示，矩形框分为三层：第一层是类名字；第二层是类的成员变量；第三层是类的方法。
成员变量以及方法前的访问修饰符用符号来表示：
“+”表示 public
“-”表示 private
“#”表示 protected
不带符号表示 default
抽象类

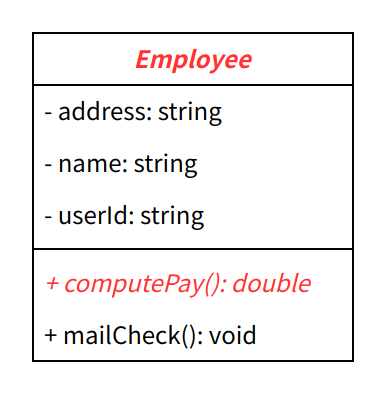

抽象类在UML类图中同样用矩形框表示，但是抽象类的类名以及抽象方法的名字都用 斜体字 表示：
接口的表示法

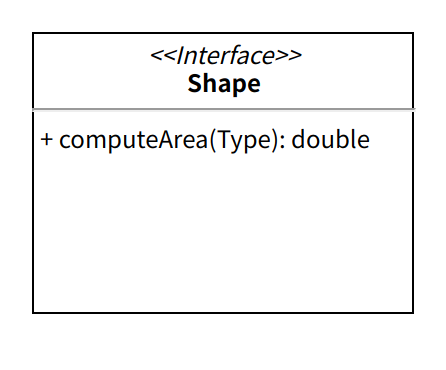

接口在类图中也是用矩形框表示，但是与类的表示法不同的是，接口在类图中的第一层顶端用构造型 <
类图中的关系

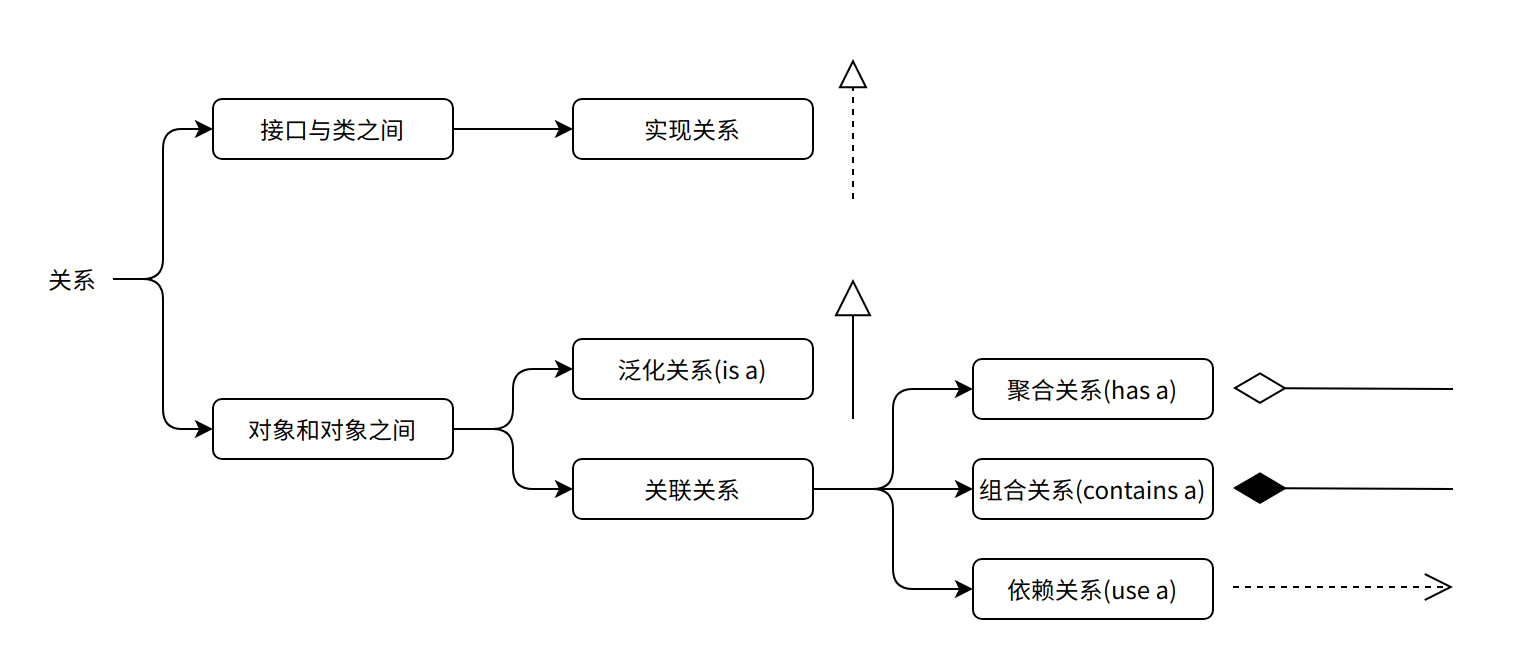

类和类、类和接口、接口和接口之间存在一定关系，UML类图中一般会有连线指明它们之间的关系。关系共有六种类型，分别是实现关系、泛化关系、关联关系、依赖关系、聚合关系、组合关系：
实现关系

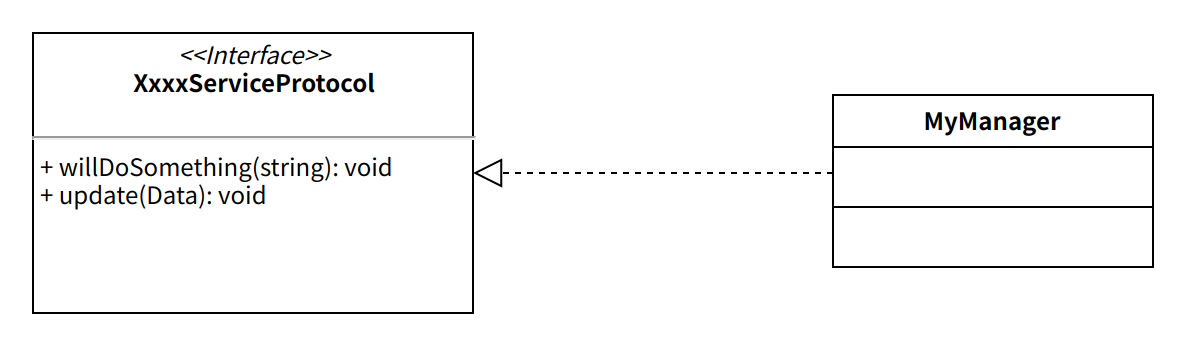

实现关系是指接口及其实现类之间的关系。在UML类图中，实现关系用空心三角和虚线组成的箭头来表示，从实现类指向接口，如下图所示：
泛化关系
泛化关系（Generalization）就是对象与对象之间的继承关系。如果对象A和对象B之间的“is a”关系成立，那么二者之间就存在继承关系，对象B是父对象，对象A是子对象（A is a B）。例如，香蕉“is a”水果，很显然香蕉对象和水果对象之间存在继承关系，水果对象是父对象，香蕉对象是子对象。

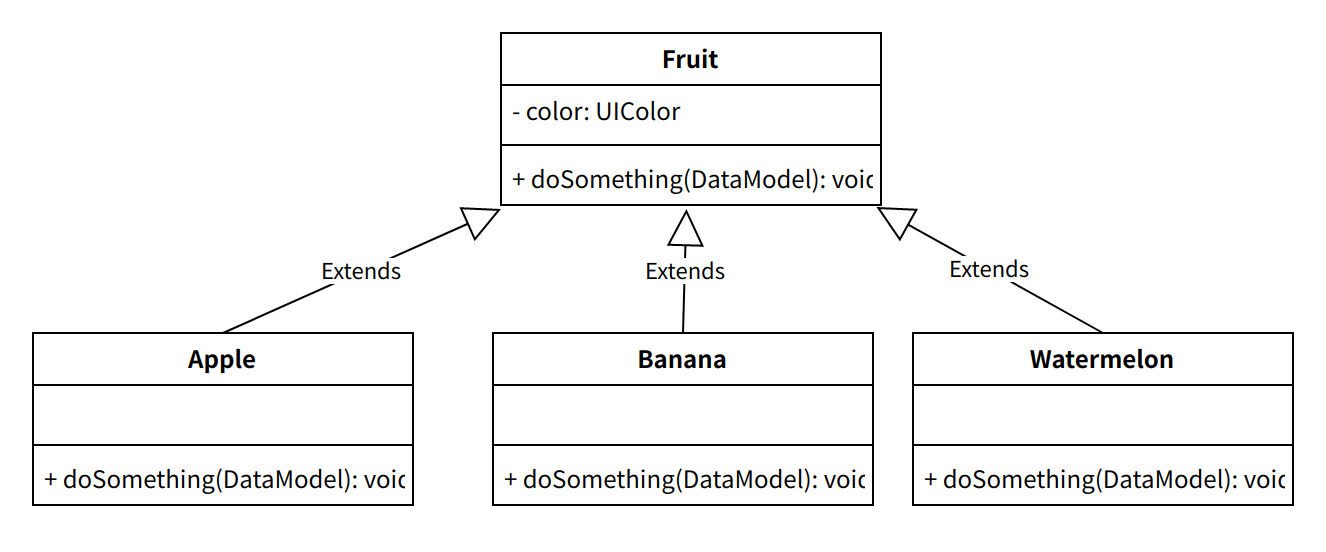

在UML类图中，泛化关系用空心三角和实线组成的箭头表示，从子类指向父类，如下图所示：
在Java代码中，对象之间的泛化关系可以直接翻译为关键字 extends
关联关系
关联关系（Association）是指对象和对象之间的连接，它使一个对象知道另一个对象的属性和方法。关联关系的代码表现形式为一个对象含有另一个对象的引用。也就是说，如果一个对象的类代码中，包含有另一个对象的引用（强引用和弱引用），那么这两个对象之间就是关联关系。
关联关系有单向关联和双向关联（双向关联关系很容易引起循环引用哦）。如果两个对象都知道（即可以调用）对方的公共属性和操作，那么二者就是双向关联。如果只有一个对象知道（即可以调用）另一个对象的公共属性和操作，那么就是单向关联。大多数关联都是单向关联，单向关联关系更容易建立和维护，有助于寻找可重用的类。
在UML图中，双向关联关系用带双箭头的实线或者无箭头的实线双线表示。单向关联用一个带箭头的实线表示，箭头指向被关联的对象，如下图所示：

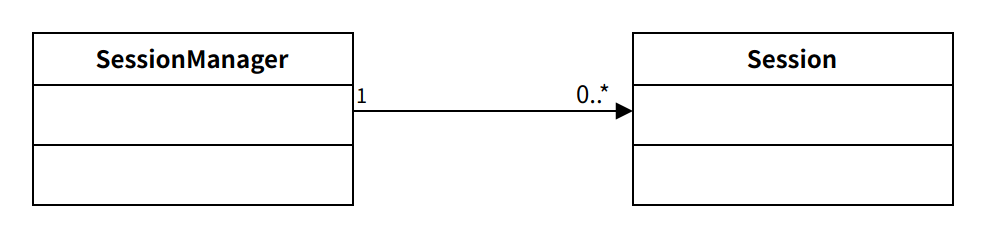

一个对象可以持有其它对象的数组或者集合。在UML中，通过放置多重性（multipicity）表达式在关联线的末端来表示。多重性表达式可以是一个数字、一段范围或者是它们的组合。多重性允许的表达式示例如下：
数字：精确的数量
- 或者0..*：表示0到多个
0..1：表示0或者1个
1..*：表示1到多个
实际开发中我们可以对关联关系进一步细分：又可分为依赖关联、聚合关联和组合关联三种类型。
依赖关系
依赖（Dependency）关系是一种弱关联关系。如果对象A用到对象B，但是和B的关系不是太明显的时候，就可以把这种关系看作是依赖关系。即 A “use a” B。比如驾驶员和汽车的关系，驾驶员使用汽车，二者之间就是依赖关系。

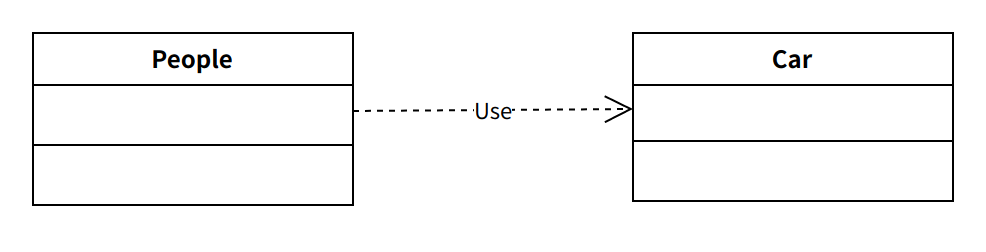

在UML类图中，依赖关系用一个带虚线的箭头表示，由使用方指向被使用方，表示使用方对象持有被使用方对象的引用，如下图所示：
聚合关系
聚合（Aggregation）是关联关系的一种特例，它体现的是整体与部分的拥有关系，即 “has a” 的关系。此时整体与部分之间是可分离的，谁离开了谁都可以活下去，它们具有各自的生命周期，例如，公司部门与员工的关系，一个部门黄了，员工可以转岗到其它部门。

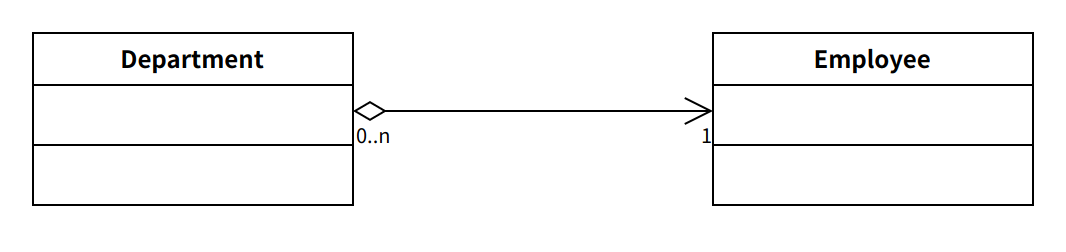

在UML图中，聚合关系用空心菱形加实线箭头表示，空心菱形在整体一方，箭头指向部分一方，如下图所示：
组合关系
组合（Composition）也是关联关系的一种特例，它同样体现整体与部分间的包含关系，即 “contains a” 的关系。但此时整体与部分是不可分割的，部分也不能给其它整体共享，作为整体的对象负责部分的对象的生命周期。这种关系比聚合更强，也称为强聚合。如果A组合B，则A需要知道B的生命周期，即A负责生成或者释放B，又或者A通过某种途径知道B的生成和释放。

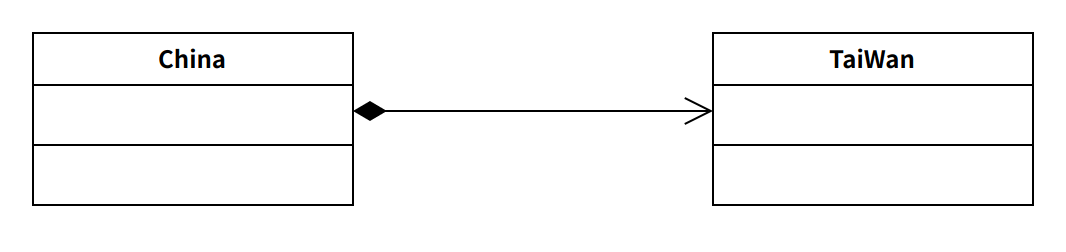

例如，中国和台湾的关系，台湾是中国的组成部分，是中国不可分割的领土。
在UML图中，组合关系用实心菱形加实线箭头表示，实心菱形在整体一方，箭头指向部分一方，如下图所示：
